GUIA DE ONDA

Bloque de sellado Guía de Onda de MCT Brattberg



– MCT Brattberg tiene una gama de bloque especialmente diseñada para la instalación de guías de onda en nuestros sistemas de tránsito.
– Se puede instalar en un bloque de inserción sólido o ciego donde la guía de onda pasa por el tránsito en línea recta
– También está disponible con un núcleo giratorio para una mayor flexibilidad tal como se aprecia en la foto. El núcleo central está adaptado a nuestro bloque estándar.
– No pellizca la Guía de Onda
– Disponible para formas elípticas, rectangulares y otras.
– Todos los componentes están fabricados a partir de Lycron, un material libre de halógenos.

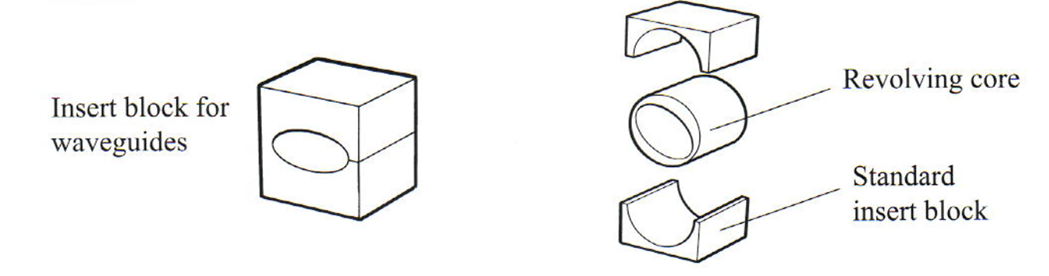

MCT Brattberg tiene una gama especialmente adaptada de bloques de inserción para la instalación de guías de ondas. Donde la guía de ondas pasa directamente a través de un sistema de tránsito. Es posible utilizar un bloque de inserción de tipo fijo, fabricado con las dimensiones específicas de la guía de ondas. sin embargo, si existe la posibilidad de que la guía de ondas pase a través del tránsito en un ángulo indeterminado, entonces se debe usar una versión de núcleo giratorio, que luego se instala dentro de un bloque de inserción estándar.Todos los bloques de inserción están fabricados con Lycron, material libre de halógenos.

Designación / Dimensiones de la guía de ondas (mm) Insertar bloque para guía de ondas
Tamaño modular
Núcleo giratorio
Diámetro exterior Cabe en el bloque
de núcleo (mm) (A / B)
EW63 51,1×29,5 60 67 90/66
EW64 48,5×28,4 60 53 60/54
EW77 43,6×25,4 60 53 60/54
EW85 33,5×22,9 40 40 60/40
EW90 33,5×20,3 40 40 60/40
EW127 28,2×17,1 40 34 40/34
EW134 24,4×15,5 40 34 40/34
EW220 17,8×11,2 30 30 40/30
E60 56×33 90 67 90/66
E65 51×30 90 67 90/66
E70 48×28 60 53 60/54
E78 44×26 60 53 60/54
E105 33×20 40 40 60/40
E130 29×18 40 34 40/34
E150 26×16 40 34 40/34
E185 21×13 30 30 40/30
E220 18×12 30 30 40/30

Se pueden hacer otras dimensiones bajo pedido.



Para obtener más información de esta gran solución, póngase en contacto con nosotros
