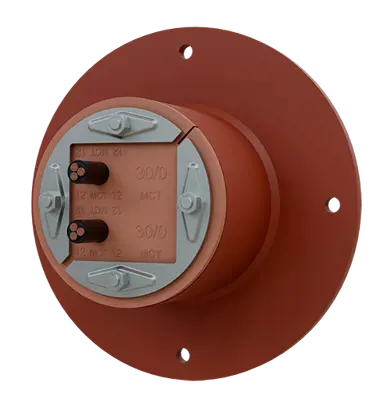

Marco circular RGP – SFRB
Marco circular RGP – SFRB
El RGP se ensambla en un manguito con una brida que permite insertar el marco en un orificio ligeramente más grande que este. El manguito se puede atornillar en lugares donde la soldadura está prohibida o no es posible debido a los niveles de tensión. Se suministra como un kit completo, que incluye orificios perforados, tornillos, tuercas, arandelas y una junta o compuesto sellador.
Para instalaciones donde ya hay cables colocados, especifique RGP – SFRBO, que es una versión abierta.
Instalaciones correctas y seguras
Para lograr el máximo nivel de seguridad, el paso de cables o tuberías debe instalarse correctamente. Dado que existen muchos tipos diferentes de marcos (que pueden soldarse, atornillarse o pegarse) y bloques de inserción, es fundamental que los instaladores sepan cuándo utilizar el método de instalación más adecuado.
Para obtener más información, consulte las siguientes instrucciones, vídeos o descargue los manuales en formato PDF.
INSTALACIÓN ESTANCA A PRESIÓN
Todas las superficies de contacto entre la tubería y el tapón RGP deben limpiarse cuidadosamente antes de la instalación. No utilice lubricante en estas superficies. Todos los bloques deben lubricarse cuidadosamente con lubricante MCT Brattberg. La penetración no debe someterse a presión durante al menos 48 horas después de la instalación. Esto permite que la presión se equilibre en toda la penetración. La ecualización de la presión tardará más tiempo a temperaturas inferiores a 20 °C.
Nota: Si la instalación está sometida a presión, todos los componentes deben sustituirse después de desmontarlos y volver a montarlos.
Utilice pernos para este tránsito
Este soporte se diseñó para zonas donde está prohibida la soldadura o donde los niveles de tensión que produce hacen que soldar sea inaceptable. Por lo tanto, este soporte debe fijarse con pernos para garantizar una instalación correcta.
Tamaño, peso y material.
El RGP está disponible en 12 diámetros estándar: 50, 70, 100, 125, 150, 200 y 300 mm (3″, 4″, 5″, 6″ y 8″), e incluye bloques insertables de MCT. Los herrajes están disponibles en acero galvanizado, acero inoxidable (316L) y aluminio.
El sistema de paso circular consta de un marco de goma redondo y bloques de goma. El sistema de paso circular multicable y multitubo RGP se ensambla en manguitos, tubos, orificios perforados o fundidos y se rellena con bloques de goma adecuados para cada dimensión de cable y tubo. Los pernos de compresión se aprietan para comprimir los bloques de goma contra los cables y tubos y lograr un sellado hermético.
El RGP tiene un lateral abierto destinado a la instalación en agujeros por donde ya se han tendido cables.
Ejemplos:
Material Lycron para alto rendimiento
Para el sellado alrededor de cables y tuberías en el sistema de paso de cables y tuberías MCT Brattberg, previene la propagación del fuego y el paso de gases, agua y sustancias químicas peligrosas.
Lycron no contiene halógenos y es ignífugo.
Para más información, contacten con nosotros.
