En proyectos navales, ferroviarios, offshore o industriales, un sistema de sellado no solo debe ser estanco y certificado: también tiene que ser flexible. El U-Block de MCT Brattberg aporta justo eso, permitiendo configurar los pasamuros de sellado de una forma que otros sistemas modulares no consiguen.
En resumen
- Aumenta el tamaño exterior de un bloque sin cambiar el diámetro del cable.
- Iguala filas con cables distintos y multiplica las configuraciones posibles.
- Aprovecha mejor el bastidor y facilita las futuras ampliaciones.
- Compatible con Insert Blocks, AddBlocks y HandiBlocks.
¿Qué es un U-Block?
El U-Block es un accesorio que aumenta el tamaño exterior de un bloque pasacables sin modificar el diámetro del cable o la tubería que atraviesa el sellado. En otras palabras, mantiene la sujeción correcta sobre el cable, pero le hace ocupar una posición modular mayor dentro del marco.
Un ejemplo sencillo
El cable sigue alojado en el bloque que le corresponde, pero ahora ocupa una fila de mayor tamaño. Parece un detalle menor, pero cambia por completo el diseño del pasamuros:
→
Bloque 40/15
El U-Block de MCT Brattberg, fabricado en caucho Lycron.Con y sin U-Block: la diferencia
Cuando una fila mezcla cables de distintos diámetros, la diferencia entre un sistema convencional y uno con U-Blocks salta a la vista:
Sin U-Block
- Huecos y posiciones útiles desperdiciadas.
- Combinaciones poco eficientes o imposibles.
- Bastidores sobredimensionados sin necesidad.
Con U-Block
- Todos los bloques al mismo tamaño exterior.
- Filas alineadas y muchas más configuraciones.
- Bastidor aprovechado al máximo.
Traducido a proyecto: menos material, menos horas de montaje y una instalación mucho más fácil de ampliar en el futuro.
Cómo funciona el U-Block
El U-Block iguala el tamaño exterior de bloques distintos manteniendo el diámetro correcto de cada cable. Así, una misma fila puede combinar cables de potencia, instrumentación, fibra óptica o tubos hidráulicos con una geometría perfecta. El cable nunca queda mal sujeto: lo único que cambia es el tamaño exterior de la pieza dentro del marco.

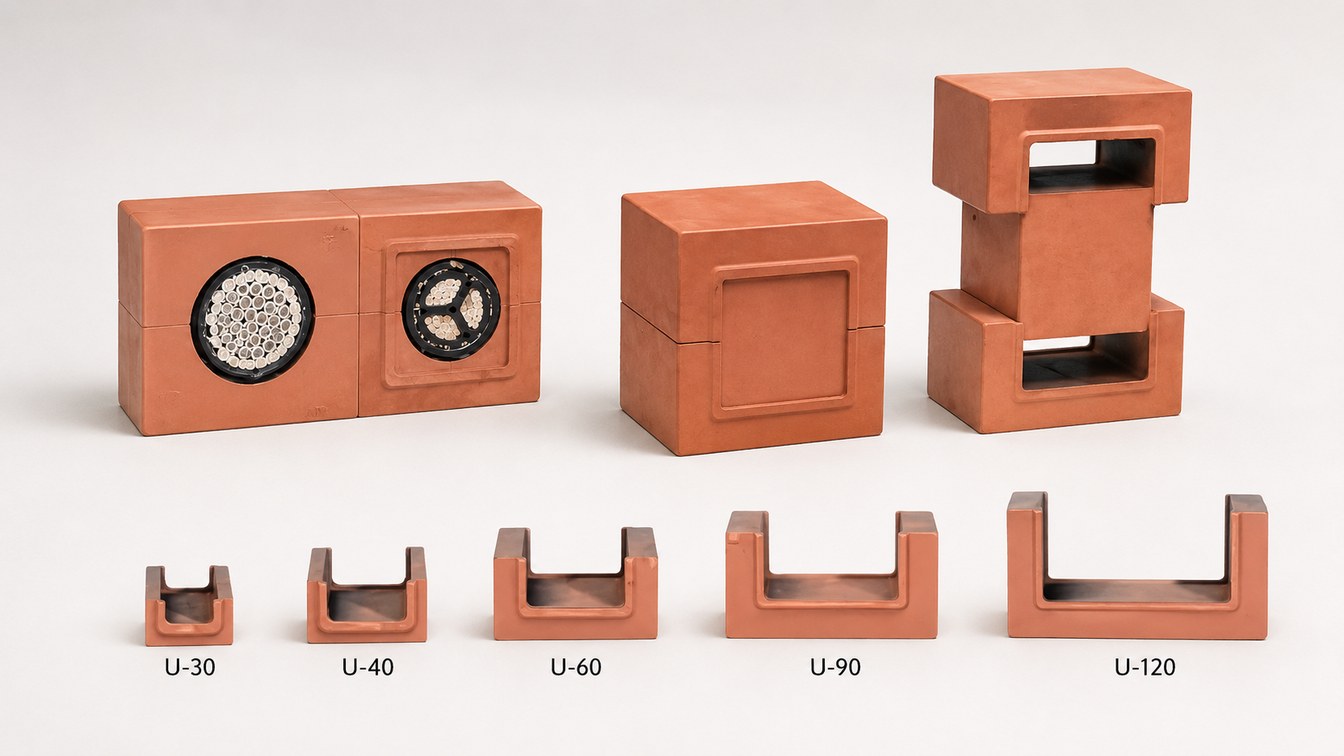

Del U-30 al U-120: la gama de tamaños del U-Block permite adaptar el sellado a cada diámetro de cable.
Filas alineadas
Perfectamente niveladas y con mejor estética del conjunto.
Más estabilidad
Mejor reparto de esfuerzos durante la compresión.
Bastidor optimizado
Aprovecha cada fila sin necesidad de agrandar el marco.
Listo para crecer
Facilita añadir nuevos cables o tubos en el futuro.
Sectores donde marca la diferencia
Su ventaja se nota especialmente allí donde conviven señales y servicios muy distintos en un mismo pasamuros: salas de máquinas con poco espacio, instalaciones offshore con requisitos exigentes de fuego y gas, o proyectos ferroviarios e industriales donde las ampliaciones son frecuentes.
Offshore
Ferrocarril
Industria
Energía
Infraestructuras
Preparado para futuras ampliaciones
Una instalación nunca permanece igual durante toda su vida útil: es habitual añadir cables, equipos o tubos. Con otros fabricantes, esas modificaciones suelen implicar desmontar gran parte del sellado. Con MCT Brattberg, el U-Block permite transformar los bloques existentes sin rehacer la configuración inicial, reduciendo tiempos de parada, costes de mantenimiento y riesgo de errores.
Un material pensado para entornos exigentes
Los bloques incorporan un sistema de encaje que facilita el montaje y están fabricados en Lycron, el material empleado en todo el sistema MCT Brattberg:
Libre de halógenos
Ignífugo
Ventajas principales
- Iguala filas de bloques con distintos diámetros de cable.
- Multiplica las configuraciones posibles del sistema.
- Aprovecha mejor el espacio y evita bastidores mayores.
- Facilita las futuras ampliaciones sin rehacer el sellado.
- Simplifica el trabajo del instalador y reduce tiempos de montaje.
- Compatible con Insert Blocks, AddBlocks y HandiBlocks.
En SUMAR le ayudamos a diseñar la configuración óptima
En SUMAR SL somos especialistas en soluciones de sellado para los sectores naval, ferroviario, offshore e industrial. Nuestro equipo técnico estudia cada proyecto para seleccionar la combinación óptima de marcos, bloques y accesorios MCT Brattberg, aprovechando todas las ventajas que ofrecen soluciones exclusivas como los U-Blocks, con el objetivo de conseguir una instalación más flexible, segura y preparada para futuras ampliaciones.
¿Necesita ayuda para configurar un sistema pasacables?
Cuéntenos su proyecto y le asesoramos sin compromiso.
Preguntas frecuentes
¿Para qué sirve exactamente un U-Block?
Sirve para aumentar el tamaño exterior de un bloque pasacables sin cambiar el diámetro del cable o la tubería, lo que permite igualar filas y conseguir configuraciones de sellado más limpias, compactas y flexibles.
¿Es compatible con el resto de bloques MCT Brattberg?
Sí. Es compatible con Insert Blocks, AddBlocks y HandiBlocks, y está fabricado en Lycron, el mismo material libre de halógenos e ignífugo del resto del sistema.
¿Ayuda en las futuras ampliaciones de la instalación?
Sí. Permite transformar bloques ya instalados para añadir nuevos cables o tubos sin desmontar por completo el sellado, reduciendo paradas, costes y riesgo de errores.
