En el complejo ecosistema de un buque, la red de conducción de fluidos es literalmente el sistema circulatorio que mantiene la embarcación operativa. Durante décadas, la ingeniería naval ha confiado casi exclusivamente en las tuberías metálicas rígidas, fabricadas en acero galvanizado, inoxidable o cuproníquel. Sin embargo, las exigencias actuales del sector marítimo han dejado al descubierto las grandes limitaciones de la rigidez.
La constante búsqueda de mayor eficiencia energética, la reducción del peso y la necesidad de elevar el confort de la tripulación han impulsado una transición técnica imparable. Hoy en día, la sustitución de tramos metálicos por sistemas de tuberías de caucho flexibles de alto rendimiento no es una simple alternativa, sino una exigencia de diseño en astilleros de primer nivel y proyectos de refit exigentes.
El problema silencioso del metal: Fatiga estructural y propagación acústica
Los profesionales del sector naval saben que los motores diésel principales, los compresores y las bombas de gran caudal no solo generan potencia, sino también intensas vibraciones mecánicas. Cuando conectamos estos equipos directamente a la estructura del casco mediante tuberías rígidas, estamos creando una autopista perfecta para la transmisión de esas vibraciones.
Este fenómeno genera dos consecuencias críticas a bordo:
- Fatiga cíclica del material: La vibración constante somete a las soldaduras, los soportes y las bridas a un estrés continuo. Con el paso de los meses, esto deriva en microfisuras, fallos de estanqueidad y roturas catastróficas que pueden paralizar la operativa del barco.
- Aislamiento acústico deficiente: El ruido mecánico viaja por el acero y resuena en las cubiertas superiores. En buques de pasaje, yates o barcos de investigación, este nivel de ruido transmitido por las tuberías compromete gravemente la habitabilidad.

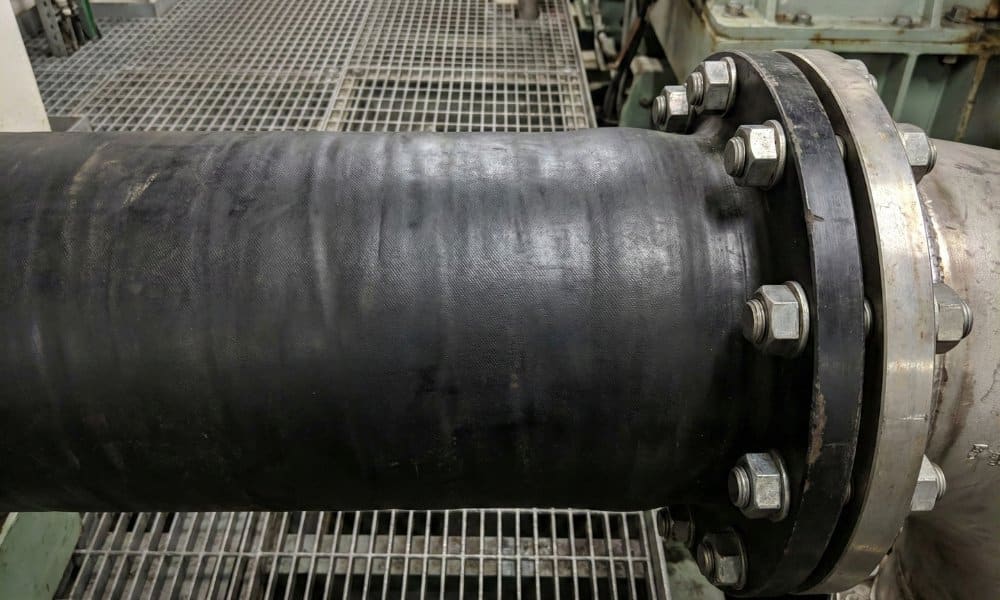

Frente a esto, los sistemas flexibles de tuberías de caucho avanzado actúan como juntas de expansión y amortiguadores naturales. Cortan de raíz la transmisión acústica y aíslan el movimiento del equipo vibratorio, protegiendo la integridad del resto de la línea.
Resolviendo el caos en sentinas: Codos preformados y bridas giratorias
El trazado de tuberías en los espacios confinados de una sala de máquinas o en un doble fondo es un auténtico rompecabezas geométrico. Cuando se trabaja con acero, una desviación de apenas unos milímetros entre dos puntos de conexión obliga al instalador a forzar la pieza. Esa tensión residual o stress de montaje acorta drásticamente la vida útil del sistema.
Fabricantes líderes como Oldham Seals Group (OSG) han desarrollado soluciones de ingeniería naval diseñadas específicamente para absorber estas desalineaciones y flexiones estructurales provocadas por el oleaje. Dentro de su reconocida gama, que puedes consultar en el CATÁLOGO DE TUBERÍAS DE CAUCHO JETPAC, destacan innovaciones que ahorran decenas de horas de trabajo en los astilleros:
- Codos flexibles preformados: Fabricados con curvaturas de 90°, 180° y otras que absorben movimientos en los tres ejes (X, Y, Z), compensando dilataciones térmicas severas sin colapsar.

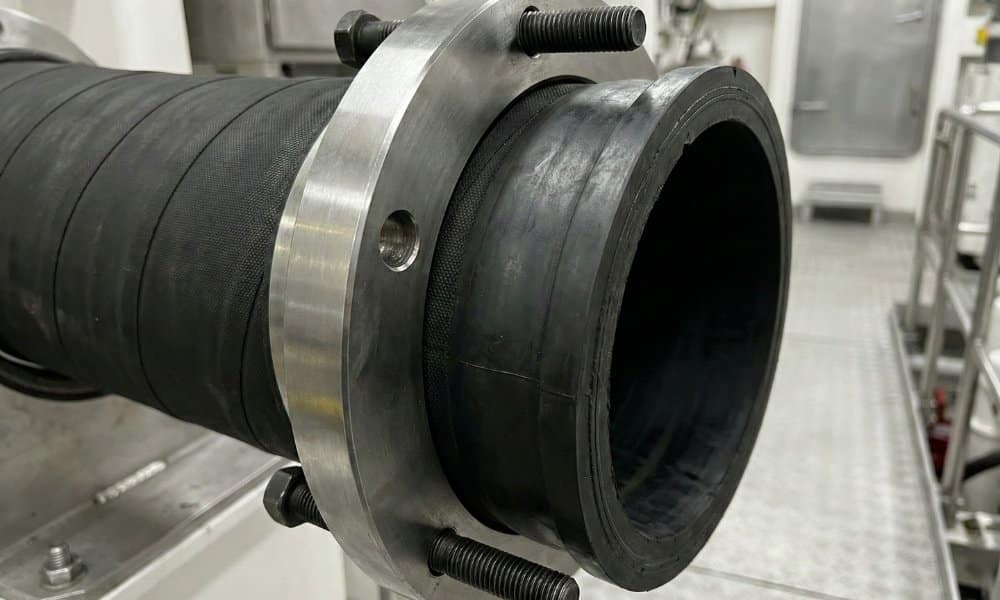

- Bridas Giratorias (Rotary Flanges): Un avance revolucionario en el montaje naval. La brida gira libremente sobre el cuello de goma vulcanizada, lo que permite un alineamiento perfecto de los pernos sin importar la posición inicial de la brida receptora. Además, al integrar un sello de caucho natural, eliminan la necesidad de utilizar juntas de estanqueidad (gaskets) adicionales al unir bridas de cara plana.
Seguridad innegociable: Resistencia ignífuga extrema a 1100 ºC
El argumento histórico para aferrarse al metal siempre ha sido su comportamiento ante el fuego. No obstante, la tecnología elastomérica actual supera holgadamente los estándares de seguridad marítima más restrictivos del mundo.
En aplicaciones críticas como las líneas de combustible, aceites lubricantes o refrigeración principal, las tuberías de caucho deben garantizar que, en caso de incendio en la cámara de máquinas, no alimentarán el fuego con hidrocarburos. Los sistemas avanzados de OSG no emplean fundas externas que puedan degradarse, sino que son integralmente resistentes al fuego desde su propia formulación química.
Para dimensionar este nivel de protección, basta observar su cumplimiento con la exigente normativa de defensa británica Def STAN 02-345. Bajo esta certificación, la tubería es sometida a una temperatura abrasadora de 1100 °C durante un mínimo de 15 minutos, todo ello mientras se mantiene presurizada y vibrando simultáneamente. Superar este tipo de ensayos extremos es lo que les otorga las prestigiosas aprobaciones de clase (Type Approval) de sociedades como DNV GL, Lloyd’s Register y ABS.
Trazabilidad RFID: El fin de las paradas imprevistas
El mantenimiento preventivo es la única garantía de rentabilidad en la marina mercante y militar. La fatiga del caucho no siempre es visible a simple vista, por lo que depender de hojas de cálculo manuales para gestionar las sustituciones es un riesgo inasumible. La integración de sistemas como la tecnología RFID (identificación por radiofrecuencia) en la estructura de las tuberías, como el sistema Jetrac® de OSG, permite a la tripulación escanear cada tramo, accediendo a una base de datos que detalla su ubicación exacta, historial y previsiones precisas para su reemplazo.
Ingeniería experta al servicio de tu flota
La elección de los conductos adecuados va mucho más allá de medir diámetros y presiones. Requiere un conocimiento profundo del comportamiento de los fluidos, las temperaturas de trabajo y las normativas internacionales de seguridad.
En SUMAR S.L. somos especialistas en suministros navales e industriales de alto rigor técnico. Analizamos cada proyecto, ya sea para una nueva construcción o para una varada técnica, y suministramos las tuberías y soluciones de estanqueidad certificadas que garantizan cero fugas, menor ruido y la máxima fiabilidad operativa a bordo.
