Tipos de bloques pasacables y claves para elegir el adecuado

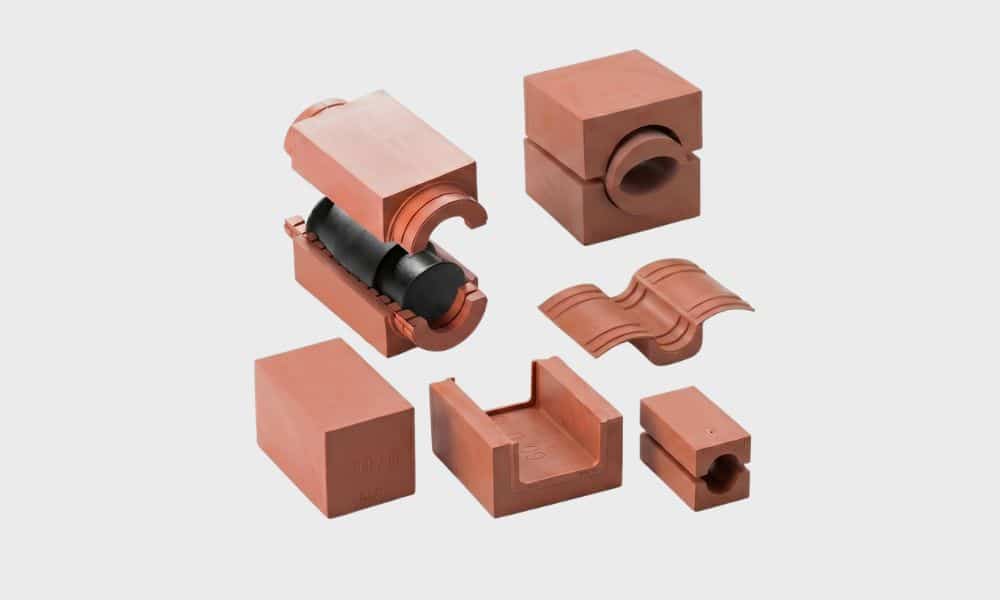

Tipos de bloques pasacables

No todos los proyectos son iguales, y por eso existen diferentes tipos de bloques diseñados para situaciones específicas:

1. Bloques estándar (Insert Block)

Diseñados para un diámetro exacto de cable, ofrecen un ajuste preciso y una estanqueidad óptima. Son adecuados para instalaciones donde las especificaciones están claramente definidas y no se prevén modificaciones.

2. Bloques adaptables (Add Block)

Incorporan capas interiores desmontables que permiten ajustar el diámetro del cable. Esta solución aporta flexibilidad en obra y optimiza la gestión de stock.

3. Bloques ciegos (Spare Block)

Sin perforación, se utilizan para sellar espacios reservados en el sistema, permitiendo futuras ampliaciones sin necesidad de desmontaje.

4.  Bloques de reserva (Handi block)

Gracias a su sistema de anillas, se adaptan a un amplio rango de diámetros, siendo ideales para mantenimiento, reparaciones o situaciones donde no se conoce el diámetro exacto.

5. Bloques de base cuadrada (U-Block)

Diseñados para optimizar el espacio, permiten alojar en su interior uno o varios bloques de menor tamaño, ofreciendo una mayor versatilidad en configuraciones complejas.

6. Bloques especiales

Incluyen soluciones con propiedades EMC para protección frente a interferencias electromagnéticas y aplicaciones específicas diseñadas para entornos técnicos avanzados de puesta a tierra y conexión equipotencial (G&B).

Claves para elegir el bloque adecuado

Para garantizar una correcta selección de los bloques pasacables, es importante tener en cuenta varios factores técnicos:

Medición precisa del diámetro: El ajuste debe ser exacto para asegurar la estanqueidad, considerando un margen aproximado de un milímetro para la compresión adecuada del material.

Flexibilidad de la solución: En caso de incertidumbre sobre las dimensiones finales, es recomendable optar por soluciones multi diámetro (Add Block o Handi Block).

Previsión de ampliaciones: Incorporar bloques ciegos o espacios de reserva facilita futuras modificaciones sin intervenciones complejas.

Calidad del producto: La elección de soluciones certificadas y de alta calidad es fundamental para evitar fallos en el sistema de sellado y garantizar la seguridad de la instalación.

Materiales y sistema de sellado

Los bloques pasacables están fabricados en materiales de alto rendimiento como el Lycron, un polímero sintético libre de halógenos y con propiedades ignífugas. Este material ofrece una elevada resistencia al fuego, explosiones, variaciones térmicas, envejecimiento, radiación y agentes externos, garantizando durabilidad y fiabilidad en condiciones exigentes.

El sistema completo de sellado modular está compuesto por un bastidor, bloques de sellado y una unidad de compresión. El bastidor se integra en la estructura mediante soldadura, fundición o fijación mecánica. Posteriormente, se rellena con los bloques adecuados en función de las dimensiones de los cables y tuberías, y la unidad de compresión aplica la presión necesaria para generar un sellado hermético y seguro.

Conclusión

Los bloques pasacables son elementos esenciales para garantizar la seguridad, la estanqueidad y la eficiencia de cualquier instalación industrial o naval. Una correcta selección no solo protege la infraestructura, sino que también facilita su mantenimiento y adaptación futura.

En Sumar S.L. ofrecemos asesoramiento técnico especializado para definir la solución más adecuada en cada proyecto, trabajando con sistemas de referencia como MCT Brattberg y cumpliendo con los estándares más exigentes del sector.
