En la ingeniería naval y en la arquitectura industrial de alto rendimiento, la seguridad no es una opción: es un requisito irrenunciable. Al diseñar una embarcación, una plataforma offshore o una planta química, se invierten enormes recursos en cálculos estructurales, selección de aceros de alta calidad y sistemas avanzados de detección y extinción de incendios.Sin embargo, la integridad de todo ese sistema puede verse comprometida por el detalle más pequeño: los pasos de cables y tuberías a través de mamparos y cubiertas.
Estos puntos de penetración, a menudo subestimados, son estadísticamente uno de los eslabones más débiles de la seguridad pasiva. Un mamparo cortafuegos A-60 deja de cumplir su función en el instante en que se perfora y no se sella correctamente. Es aquí donde la correcta elección de los pasamuros de sellado se convierte en un elemento crítico para garantizar la estanqueidad, el aislamiento y la certificación del conjunto.
Compartimentación: la base de la seguridad pasiva
La seguridad en buques y en instalaciones industriales se fundamenta en un principio esencial: la compartimentación.
Su objetivo es claro: si se produce un incendio o una inundación en un compartimento, las barreras físicas deben impedir que el incidente se propague al área adyacente durante un tiempo determinado.
El problema surge cuando esas barreras se ven atravesadas por kilómetros de cableado eléctrico, fibra óptica o tuberías hidráulicas. El uso de soluciones improvisadas, espumas no certificadas, cementos rígidos o materiales que se degradan con vibraciones y dilataciones, crea vías directas para el paso de fuego, humo tóxico, gases y agua.
La única forma de preservar la certificación del mamparo o la cubierta es emplear sistemas de sellado ensayados y certificados bajo las mismas condiciones extremas que la estructura en la que se instalan.

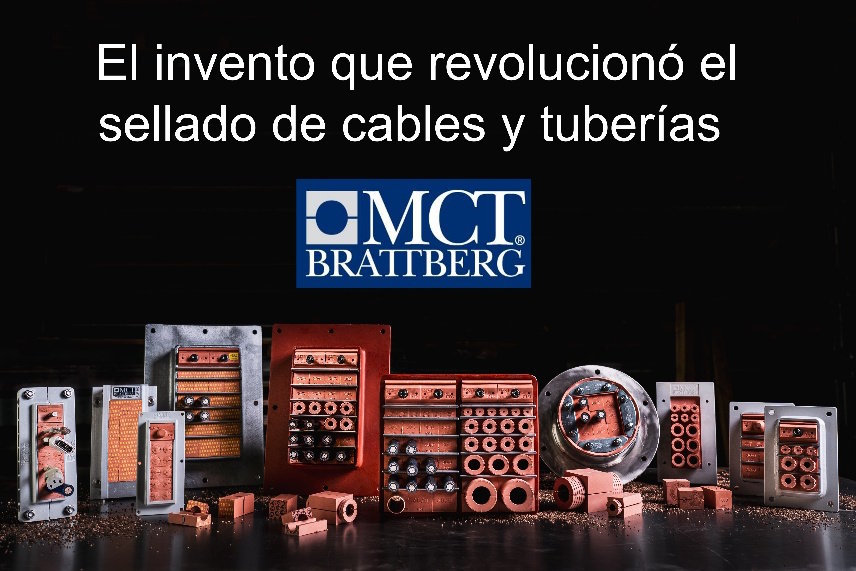

MCT Brattberg: referencia mundial en sistemas modulares de sellado
En Sumar S.L. trabajamos con el inventor del sistema modular de sellado para cables y tuberías MCT Brattberg. Sistema de sellado original y líder a nivel mundial.

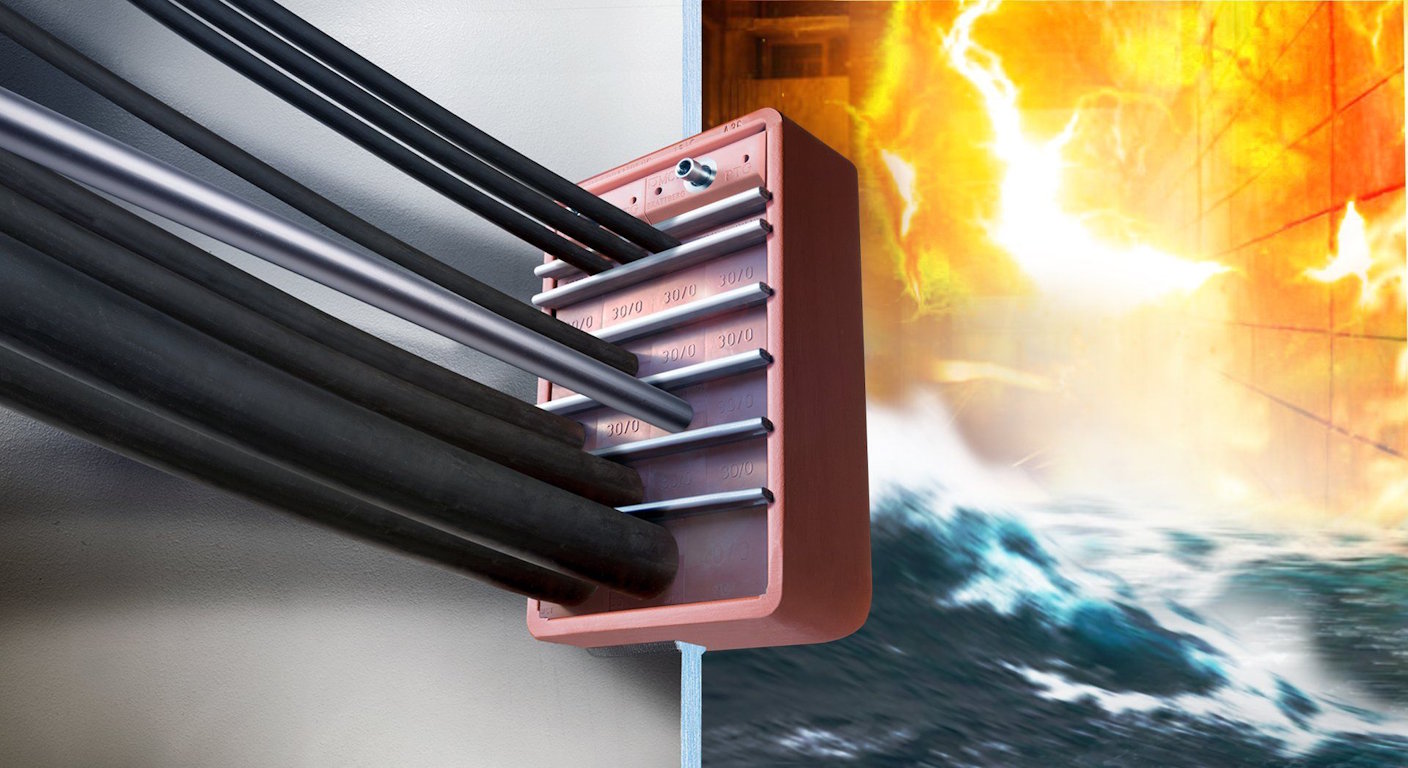

Esta tecnología va mucho más allá de “tapar un hueco”. El sistema se compone de:
- Marcos de acero (soldables o atornillables).
- Bloques modulares de goma ignífuga Lychron, ajustados al milímetro al diámetro de cada cable o tubería.
- Unidad de compresión, que transforma el conjunto en un bloque sólido, estanco y permanente.
El resultado es un paso totalmente sellado, flexible y certificado.
¿Por qué es superior a otras opciones?
- Resistencia extrema
Soporta altas presiones de agua y gas que harían fallar a los selladores convencionales. - Protección integral
No solo ofrece resistencia al fuego: también protege frente a explosiones, vibraciones, roedores, envejecimiento del material y cambios térmicos severos. - Flexibilidad operativa
Las instalaciones industriales están vivas. Hoy pasan diez cables; mañana, doce.
Con soluciones rígidas, cualquier modificación implica romper y volver a sellar, perdiendo tiempo y certificaciones.
Con el sistema modular, basta con abrir, reconfigurar los bloques de reserva y cerrar de nuevo, manteniendo intacta la homologación.
Esta adaptabilidad convierte a los pasamuros modulares en una de las inversiones más rentables a largo plazo para departamentos de mantenimiento y operación.
Más allá del fuego: La amenaza invisible (EMC, EMP y zonas ATEX)
En la era digital, existen amenazas invisibles pero críticas:
interferencias electromagnéticas (EMI) y pulsos electromagnéticos (EMP).
En buques militares, centros de control o salas de servidores industriales, garantizar la compatibilidad electromagnética (EMC) es vital. Existen versiones específicas de estos sistemas que permiten la correcta conexión a tierra de las pantallas de los cables, protegiendo los equipos sensibles y evitando emisiones indeseadas.
Además, en zonas con riesgo de explosión (ATEX Zonas 1 y 2), el uso de componentes certificados no es opcional, sino una exigencia legal. Un error en este punto no solo implica una parada técnica: puede acarrear responsabilidades legales graves.
Mantenimiento y elección de materiales complementarios
Aunque el sistema modular es la solución de referencia, cada proyecto presenta necesidades particulares.
Para pasos individuales o intervenciones puntuales en zonas no críticas, pueden emplearse masillas de sellado de alta densidad o pasantes de tubería específicos, siempre que cumplan con la normativa correspondiente.
La clave está en verificar siempre la documentación técnica y asegurar la conformidad con las sociedades de clasificación (DNV, Lloyd’s Register, ABS, entre otras).
El mantenimiento es sencillo pero fundamental: una inspección visual periódica para comprobar la ausencia de holguras y la correcta tensión de la unidad de compresión garantiza años de funcionamiento seguro. Los pasamuros de sellado deberían formar parte obligatoria de cualquier plan de mantenimiento preventivo anual.
Una inversión en tranquilidad
La seguridad marítima e industrial no permite atajos. Ahorrar en el sellado de pasos de cables es una falsa economía que pone en riesgo activos millonarios y, lo más importante, vidas humanas.
Tanto en obra nueva como en refits o modernizaciones de instalaciones industriales, asegurar la estanqueidad es el primer paso hacia una operación fiable y duradera.
En Sumar S.L. contamos con la experiencia técnica y las certificaciones necesarias para asesorarte en la elección de los pasamuros de sellado más adecuados, garantizando que tu proyecto cumpla con los estándares más exigentes del mercado.
