¿Qué es el Marco Circular RGP?

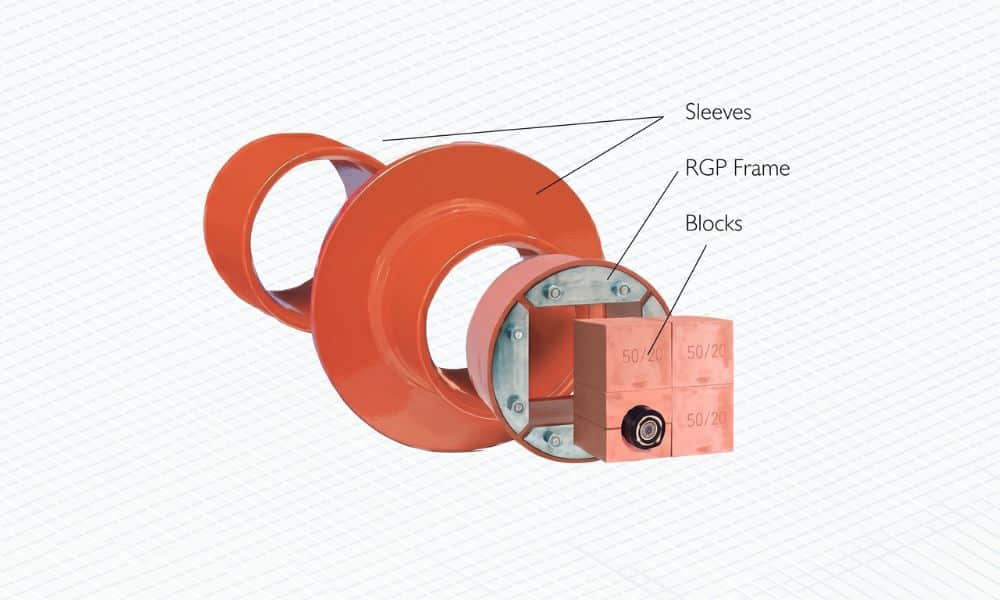

El RGP (Round Transit) es un sistema de sellado circular para cables y tuberías. Está concebido para instalarse en casquillos, tuberías, agujeros perforados o aberturas fundidas, y se empaqueta con bloques de inserción adaptados a las dimensiones de cada cable o tubería.
Durante la instalación, los pernos de compresión se aprietan para comprimir los bloques de goma contra los cables y tuberías, estableciendo un sellado compacto y resistente. Las partes metálicas pueden suministrarse en acero galvanizado, acero inoxidable o aluminio, según los requisitos del proyecto.
Idea clave: el RGP combina marco circular de goma, bloques de inserción y pernos de compresión para generar una presión uniforme alrededor de cables y tuberías, creando una barrera frente a fuego, agua, gas, productos químicos y otras sustancias peligrosas.
Principales ventajas del Marco Circular RGP
El valor diferencial de este sistema radica en su capacidad para ofrecer protección multifuncional sin comprometer la operatividad:
1. Estanqueidad total frente a agua y gases
El sistema está diseñado para soportar elevadas cargas de presión, ofreciendo una protección fiable frente a filtraciones de agua y fugas de gases. Esta característica asegura que los compartimentos permanezcan estancos incluso en condiciones de inmersión o fallos industriales graves.
2. Alta resistencia al fuego
El pasamuro de sellado circular cuenta con certificaciones de resistencia al fuego para aplicaciones industriales y marítimas. Su diseño contribuye activamente a limitar la propagación de incendios entre compartimentos, ganando tiempo vital para los sistemas de extinción y evacuación.
3. Flexibilidad y modularidad
Los bloques de inserción permiten adaptar el sistema a diferentes diámetros de cables y tuberías. Esta versatilidad facilita futuras ampliaciones o modificaciones de la instalación, optimizando los costes a largo plazo al no requerir nuevas perforaciones estructurales.
4. Materiales de alto rendimiento: Lycron
La base de estas ventajas es el Lycron, un polímero sintético avanzado desarrollado para resistir condiciones extremas que degradarían otros materiales. Este material garantiza que el sellado soporte:
- 🔹 Variaciones extremas de temperatura y envejecimiento.
- 🔹 Exposición a la radiación y agentes químicos.
- 🔹 Explosiones y protección contra roedores.
Ámbitos de aplicación y operatividad
El pasamuro de sellado circular está diseñado para operar en entornos especialmente exigentes donde la seguridad es innegociable. Su diseño modular permite reducir tiempos de instalación y mantenimiento, mejorando la eficiencia operativa en obra. Se utiliza principalmente en:
- 🚢 Industria naval y construcción de buques.
- 🌊 Plataformas offshore e infraestructuras energéticas.
- 🏭 Plantas industriales y construcción civil.
- ⚡ Instalaciones ATEX y EMC.
Versiones y configuraciones disponibles
En Sumar S.L. disponemos de diferentes variantes de sellados circulares adaptadas a necesidades técnicas específicas.
La familia RGP incluye distintas configuraciones para adaptarse a la geometría de la obra y al método de instalación: RGP estándar, RGP-S con casquillo estándar, RGP-SFR para orificios mayores que el marco, RGP-SFRB para montaje atornillado y RGP-SFRBO para montaje atornillado cuando los cables ya están instalados.
Además, está disponible en serie E y versión Ex, lo que permite seleccionar soluciones para requisitos específicos de protección eléctrica, compatibilidad o atmósferas potencialmente explosivas.
| Modelo | Descripción |
|---|---|
| RGP estándar | Para aplicaciones generales de sellado circular. |

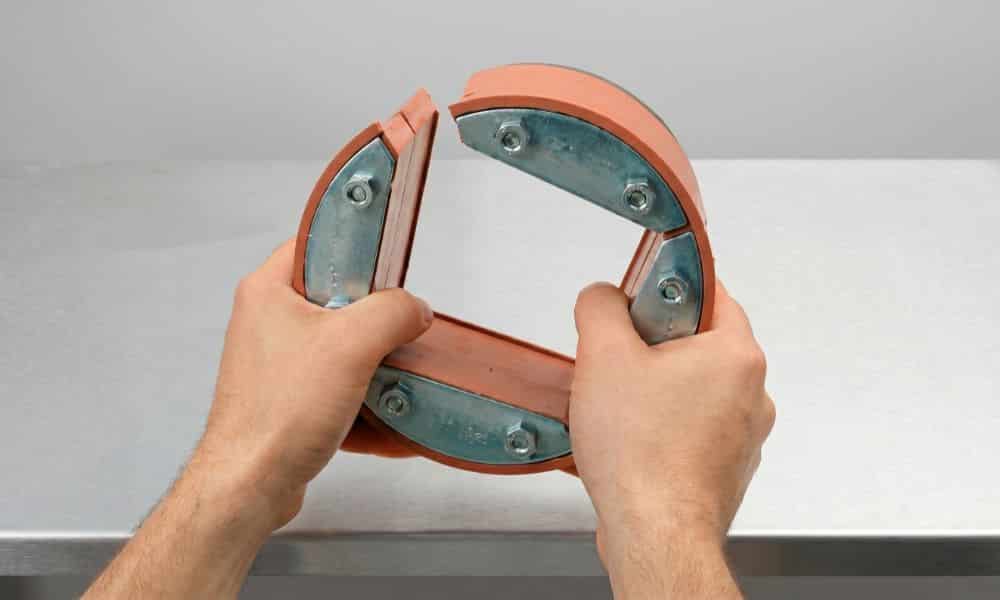

| RGPO | Con lateral abierto para cables ya tendidos. |
| RGP EMC | Protección frente a interferencias electromagnéticas. |
| RGP Ex | Para atmósferas potencialmente explosivas. |
Dimensiones, materiales y rendimiento

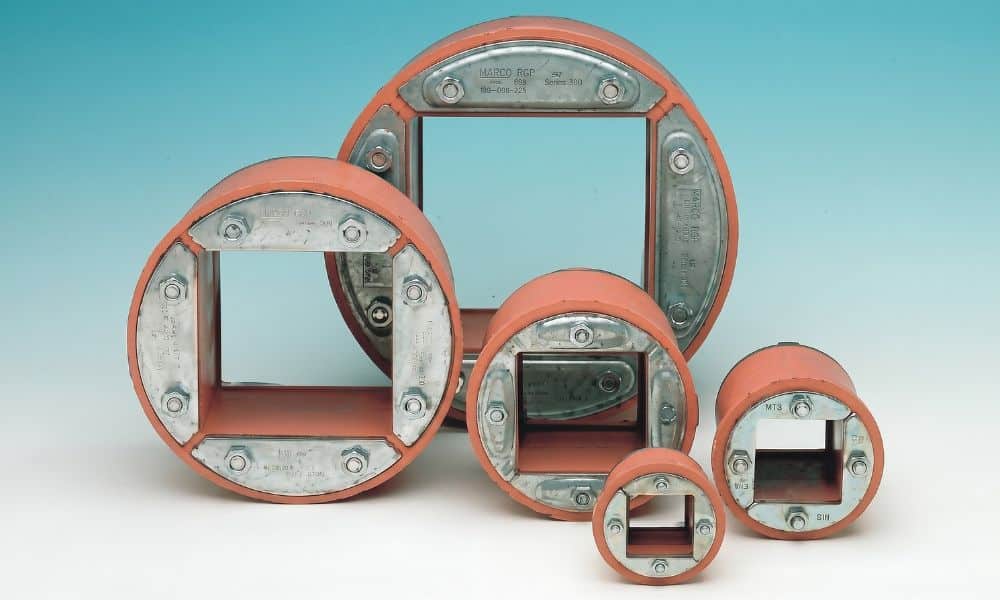

El sistema RGP está disponible en diámetros estándar de 50, 70, 100, 125, 150, 200 y 300 mm, así como en medidas imperiales de 3″, 4″, 5″, 6″ y 8″. Sus componentes de sellado están fabricados en Lycron, un material libre de halógenos y retardante de llama.
Entre sus prestaciones técnicas destacan una temperatura de trabajo de -65 °C a +70 °C, estanqueidad a gas, estanqueidad al agua, resistencia al fuego e índices de protección IP elevados para entornos exigentes.
Certificaciones y rendimiento técnico
La fiabilidad del sistema RGP se demuestra a través de elevados niveles de cumplimiento normativo internacional:
| Características | Prestaciones |
|---|---|
| Temperatura de trabajo | -65 °C a +70 °C |
| Estanqueidad a gas | Hasta 3 bar en RGP 50-200 y 2″-8″; 2 bar en RGP 300, según carga catastrófica indicada por fabricante |
| Estanqueidad al agua | Hasta 5 bar en RGP 50-200 y 2″-8″; 3 bar en RGP 300, según carga catastrófica indicada por fabricante |
| Resistencia al fuego | EI30, EI60, EI90, EI120 y EI240 conforme a EN 1366-3 |
| Resistencia al fuego marítima | A0, A60, H0, H60 y H120 |
| Protección de ingreso | IP65, IP66, IP67, IP68 y NEMA 250 tipos 3R, 4X y 12 |
| Certificaciones destacadas | ABS, Lloyd’s Register, DNV, MED, CE, UL, Bureau Veritas y NEMA 250, entre otras indicadas por el fabricante |
Sumar S.L.: asesoramiento técnico en sistemas de sellado
Sumar S.L. trabaja con soluciones certificadas para proteger instalaciones críticas frente a fuego, agua, gases, presión y riesgos industriales. Nuestro equipo puede ayudarte a seleccionar el sistema de sellado más adecuado según el tipo de instalación, diámetro de cables o tuberías, certificaciones requeridas y condiciones de servicio.
Contacta con Sumar S.L. para recibir asesoramiento técnico sobre el sistema RGP y otras soluciones MCT Brattberg para cables, tuberías y penetraciones industriales.
