Material eléctrico naval y offshore: checklist antes de pedir material

Compras técnicas · Naval y offshore

En un proyecto naval u offshore, la instalación eléctrica convive con sal, humedad, agua, vibración y, en determinadas zonas, con atmósferas potencialmente explosivas. Por eso una consulta de material eléctrico naval rara vez se cierra con una referencia y una cantidad: sin las condiciones de servicio delante, la selección queda abierta a interpretación y el suministro se retrasa.

Dónde se instala: el entorno decide antes que el catálogo

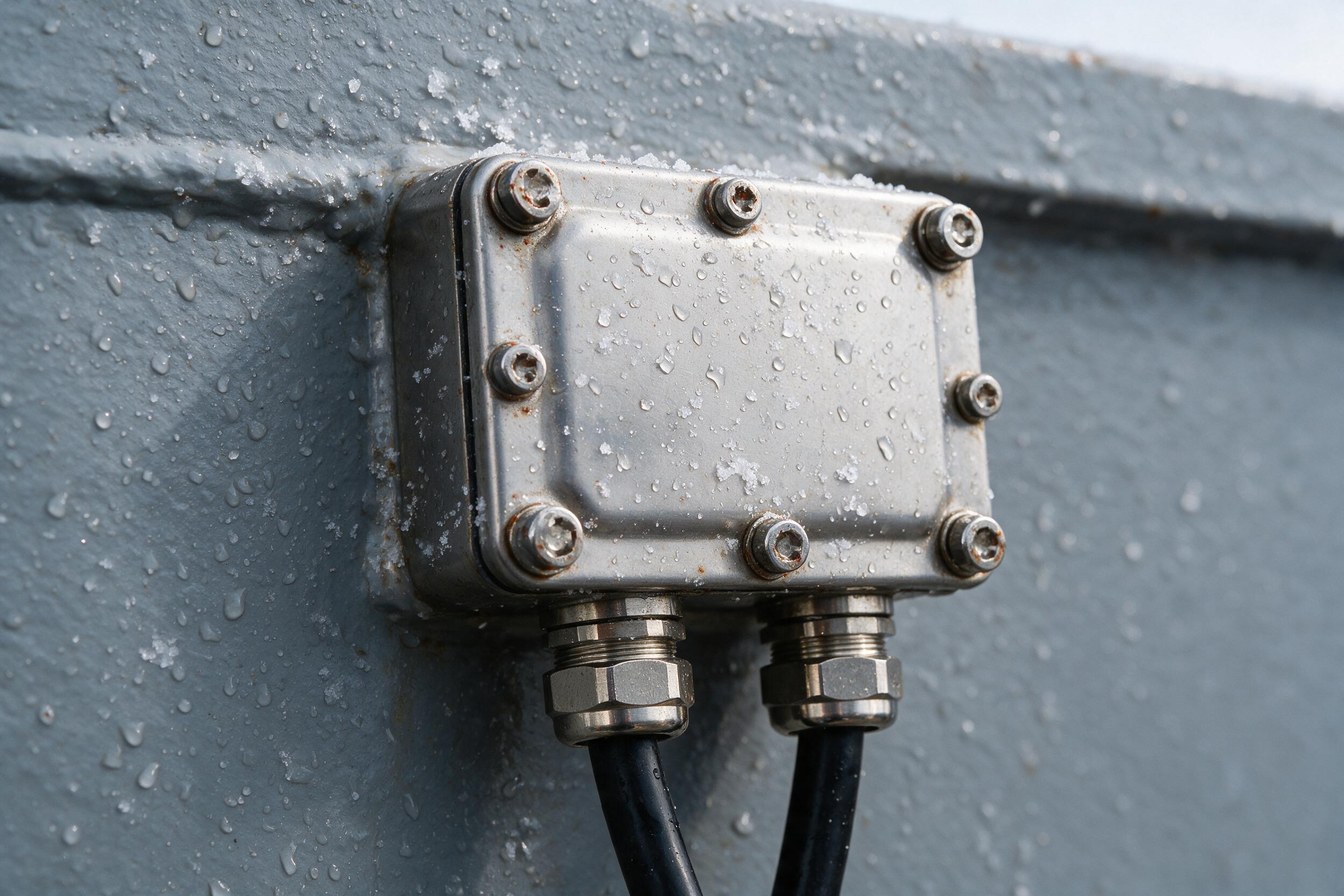

Dentro de un mismo buque o de una misma plataforma conviven zonas con requisitos muy distintos. Un equipo situado en una sala técnica y otro en cubierta, expuesto directamente al ambiente marino, no comparten ni materiales ni grado de protección aunque cumplan la misma función. Antes de pedir precio conviene tener definidas las condiciones reales del emplazamiento:

Zonas clasificadas y certificaciones: se preguntan antes de seleccionar

En muchas instalaciones marinas y offshore existe riesgo de formación de atmósferas explosivas, y ahí no basta con solicitar «material ATEX». Hay que conocer la clasificación de la zona y el marcado exigido al equipo, que la documentación del proyecto debería recoger. Es determinante en luminarias, prensaestopas, cajas, envolventes e instrumentación, y conviene verificar siempre que la referencia dispone de certificación válida para la aplicación prevista, por ejemplo dentro del esquema IECEx.

A eso se suman los requisitos del operador, de la ingeniería, del país de destino o de la sociedad de clasificación que audita el proyecto, como DNV u otras. La pregunta que más tiempo ahorra es, casi siempre, la primera: ¿qué certificaciones exige exactamente el proyecto?

Estanqueidad y corrosión no son lo mismo

Un grado IP elevado indica que el equipo resiste la entrada de agua y de polvo, no que vaya a comportarse bien frente a la sal. Son dos propiedades distintas, y ambas deben revisarse por separado en cualquier suministro de material eléctrico naval.

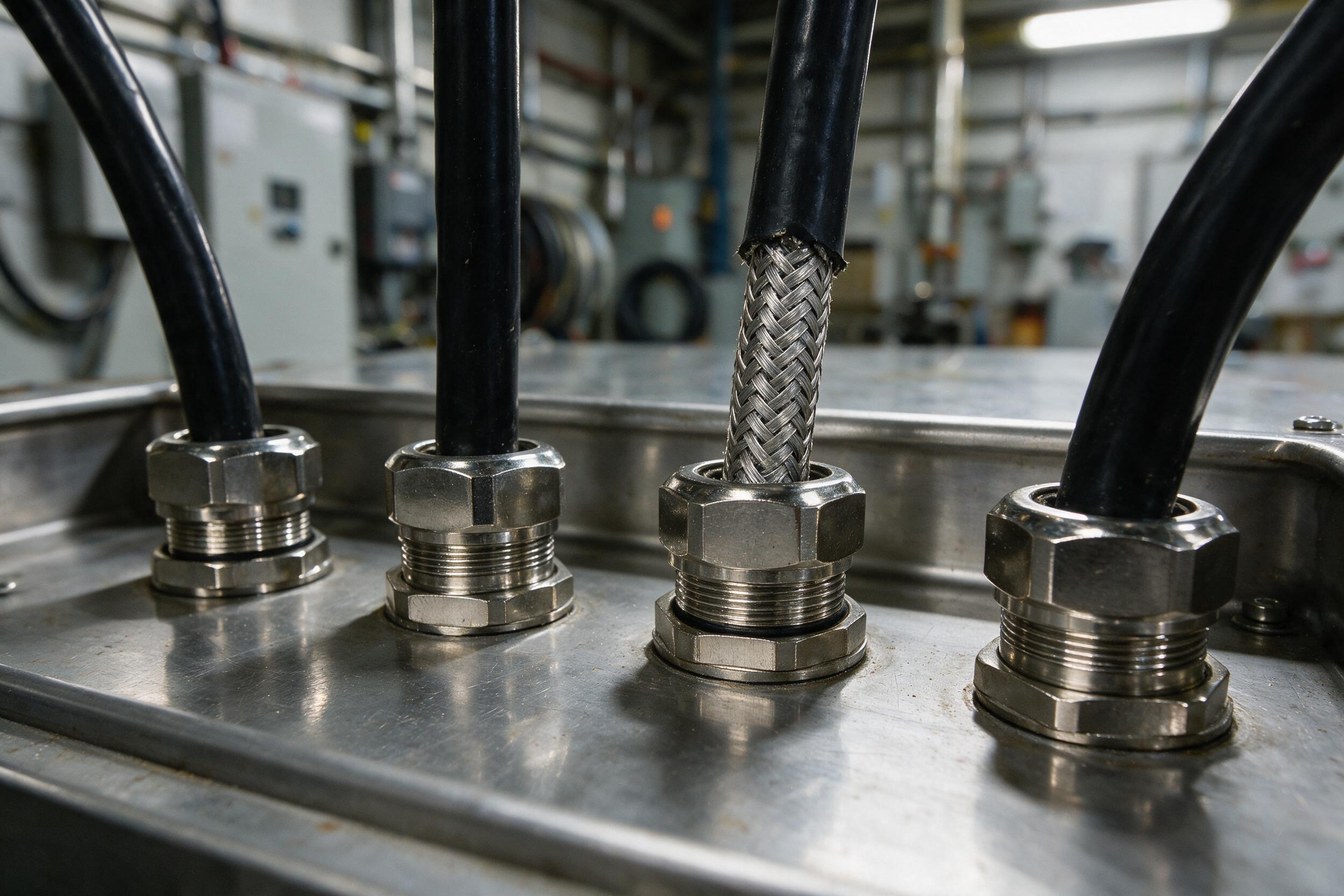

Cables, prensaestopas y pasamuros: los datos que faltan siempre

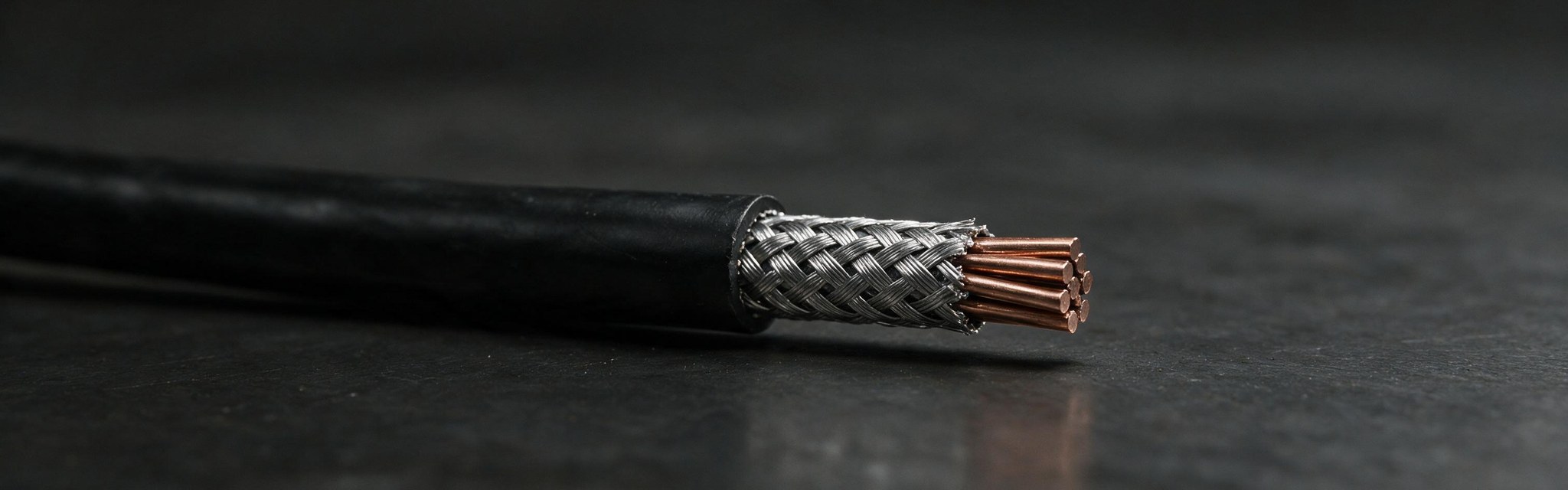

«Necesito 500 metros de cable 3×2,5 mm²» o «necesito 20 prensaestopas M25» son consultas habituales, y en un entorno naval resultan insuficientes para seleccionar con criterio. En los prensaestopas el punto de partida es la ficha técnica del cable; en los pasos de mamparo y cubierta —pasamuros de sellado—, el número de conducciones, sus diámetros y el hueco disponible. Estos son los datos que necesitamos:

El último punto merece una nota aparte: dejar capacidad libre en los pasamuros, cuando el proyecto lo permite, abarata cualquier modificación posterior de la instalación.

Checklist antes de pedir material eléctrico naval y offshore

• Proyecto y aplicación: material requerido, cantidades y fecha necesaria de suministro.
• Ubicación: interior o exterior, tipo de montaje y espacio disponible.
• Condiciones ambientales: temperaturas extremas, salinidad, humedad, vibración y productos químicos.
• Requisitos eléctricos: tensión, frecuencia y función del circuito.
• Protección: grado IP, resistencia a la corrosión y clasificación Ex cuando corresponda.
• Certificaciones: sociedad de clasificación y normas o especificaciones particulares del proyecto.
• Documentación: fichas técnicas de cables y equipos, planos y referencias ya homologadas.

En SUMAR estudiamos su consulta sobre las especificaciones del proyecto

Suministramos una game de prodictos electricos para aplicaciones navales, offshore e industriales como cables, prensaestopas, sistemas de sellado de cables y tuberías e iluminación . Nuestro equipo técnico revisa cada petición de material eléctrico naval a partir de los requisitos particulares del proyecto y propone la referencia que encaja con ellos, no la que más se le parece.
